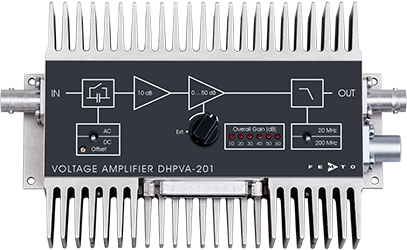

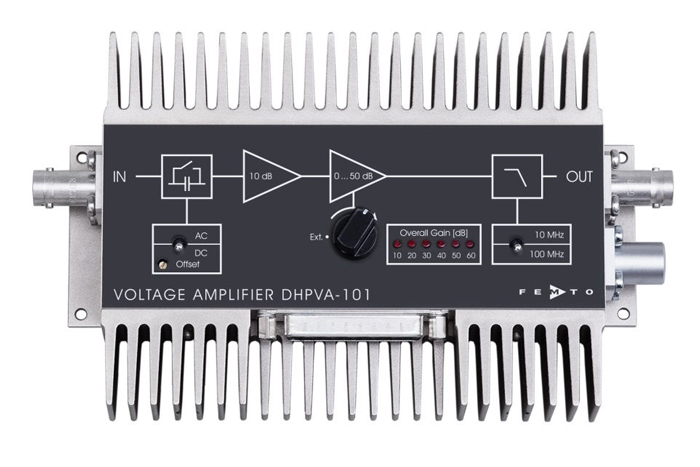

FemTo HPVA-101宽带电压放大器，HPVA-201电压放大器特征

• 可调增益 10 至 60 dB（x3 至 x1,000）
• 带宽 DC 至 100/200 MHz，与增益无关
• 直流漂移 0.3 µV/°C
• 输入噪声 2.3 nV/√Hz
• 可切换的 10/20 MHz 低通滤波器，以最大限度地降低宽带噪声
• 可以手动或通过数字接口进行设置



从 DC 到 200 MHZ 的参考等级

FEMTO 宽带放大器系列 DHPVA 提供了卓越的质量特性组合：可调节增益高达 x1,000、在任何增益设置下的 100/200 MHz 带宽、平坦的频率响应、非常低的噪声和精密放大器的低偏移漂移。对于需要具有几乎理想特性的放大器的所有应用，这种组合是完美的解决方案。在不改变信号形式的情况下，示波器和 AD 转换器的灵敏度提高了很多倍。

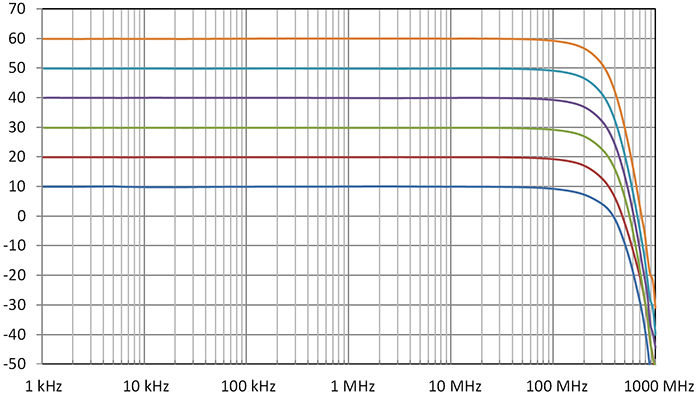

获得独立带宽

通常，放大器的带宽会随着增益设置的增加而减小。然后，例如，脉冲和快速信号的上升时间随增益设置而变化。因此，具有高时间分辨率的精确测量是复杂的，甚至是不可能的。我们已经在我们的创新宽带放大器中解决了这个特殊问题：带宽和上升和下降时间在所有增益设置中几乎保持不变，容差小于 10%。



动态输入电压范围：10 微伏至 300 毫伏

FEMTO 选择的多级放大概念避免了可编程衰减器或倍增增益级的缺点，其中动态范围受噪声和主增益级漂移行为的限制。因此，DHPVA 系列同样适用于幅度约为 100 µV 至 300 mV（70 dB 动态）的输入信号。由于出色的直流稳定性，动态可以通过信号平均（平均）进一步增加，因此可以使用 10 µV 至 300 mV（90 dB 动态）的实际范围。



HPVA-101宽带电压放大器，HPVA-201电压放大器应用

• 示波器和瞬态记录器前置放大器
• 光电倍增放大器
• 用于光接收器和功率放大器的后置放大器
• 具有高时间分辨率的脉冲和瞬态测量
• 自动测量系统

FemTo HPVA-101宽带电压放大器，HPVA-201电压放大器选型表

可通过微调器和外部控制电压调节偏移。选定增益的 LED 显示。输出短路保护。通过 3 针 Lemo ®插座供电电压 ±15 V。包括一个合适的插头。PS-15 系列的匹配电源可选。有关详细信息，请参阅数据表。
