用于人工
双层实验的双层探头必须在大输入电容负载下保持稳定。Axopatch 200B 是坚如磐石的，输入电容为 1000 pF。此外，Axopatch 200B 中的集成技术使双层电压能够非常快速地步进。有两个原因。首先，积分器具有固有的大动态范围，允许它瞬时通过几微安的电流。其次，在大指令电压阶跃期间，积分器进入复位状态。在这种状态下，探头继续作为电压钳放大器工作，但反馈电阻非常低。在积分器处于复位状态的几毫秒内，它可以通过高达 1 mA 的电流为双层电容快速充电。

卓越的全细胞性能

电阻式探头模式
在全细胞记录中，细胞和环境产生的电流噪声比膜片钳放大器产生的电流更大。因此，低噪声电容反馈探头的优势无法在全细胞模式下得到有效利用。出于这个原因，Axopatch 200B 使用传统的电阻反馈探头电子设备进行膜片钳记录的全细胞模式。CV 203BU 探头包括两个反馈电阻器，可在全电池模式下提供广泛的电流通过能力。500 兆欧反馈电阻 (ß=1) 提供低噪声和大电流通过能力 (20 nA)。对于更大的电流，可以切换到 50 兆欧反馈电阻器 (ß=0.1) 以传递高达 200 nA 的电流。

串联电阻补偿 串联电阻补偿
有两个目标，预测和校正。

串联电阻预测
通过瞬时增加指令电压阶跃的大小（​​“增压”），使膜电位尽可能快地达到其指定值。

串联电阻校正
为了消除由于电极上的电压降引起的误差并提高记录的带宽，通过将与测量电流成比例的信号添加到探头的命令输入来应用正反馈以增加命令电位。串联电阻预测和校正可在 Axopatch 200B 上一起或单独使用。

双速电流钳
Axopatch 200B 采用双速电流钳来优化速度和稳定性。速度的选择取决于移液器的阻力。对于超过 10 兆欧的移液器电阻，可以使用 I-Clamp FAST 模式在许多实验条件下获得 10 µs 的上升时间。I-Clamp NORMAL 模式可确保任何超过 1 兆欧的移液器电阻的稳定性。此外，可以使用电流钳到零电流（I=0 模式），以及较慢的钳到零电流（跟踪模式），用于在密封形成之前接近细胞时跟踪移液器偏移的缓慢变化。此外，Axopatch 200B 包括在电流钳中的串联电阻补偿，允许校正由于移液器电阻引起的电压误差。

电容反馈膜片钳

Axopatch 200B 提供最低噪声的膜片钳放大器技术。贴片模式下的开路（放大器）噪声已降至前所未有的低水平：1 kHz 带宽以下 < 15 femtoAmps (rms)、5 kHz 带宽以下 < 60 femtoAmps (rms) 和 10 以下 < 130 femtoAmps (rms) kHz 带宽，均使用 8 极贝塞尔滤波器测量。安装了移液器支架后，噪音仍然很低（10 kHz 带宽以下 145 femtoAmps rms）。这意味着在实际录音过程中噪音更低；这种噪声性能部分是通过将探头内部的输入场效应晶体管冷却到远低于 0°C 来实现的。

更好的噪音性能只是故事的一部分。重新设计的超薄探头通过使其更容易安装在显微镜下，改善了电极对准备工作的访问。我们现在在一个探头中包含两个全细胞范围（以前仅在两个单独的探头中可用）。

包括

Axopatch 200B 随附以下物品：

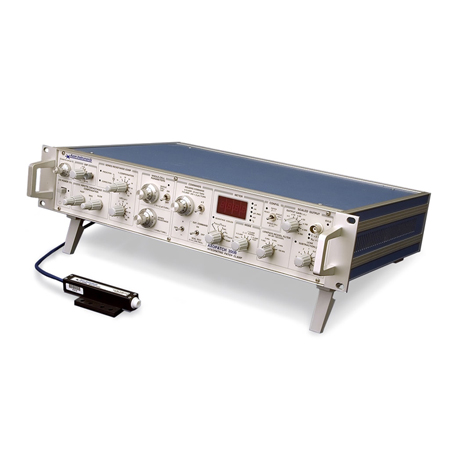

• Axopatch 200B 放大器
• CV-203BU 探头（部件号 1-CV 203BU）
• 美国电源线（部件号 1-3010-0011）
• 欧洲电源线，CEE7/7（部件号 1-3010-0013）
• 附件套件（部件号 1-2050-0301）包含：ACC 保险丝（部件号 1-2050-0014）、用于将探头连接到机械手的底板（部件号 1-5200-0100）、电极支架（部件号 1-HL-U )、串联电阻抖动盒（部件号 1-DR-1）、Patch-1U 型号单元（部件号 1-PATCH-1U）、手册（部件号 1-2500-0121）
